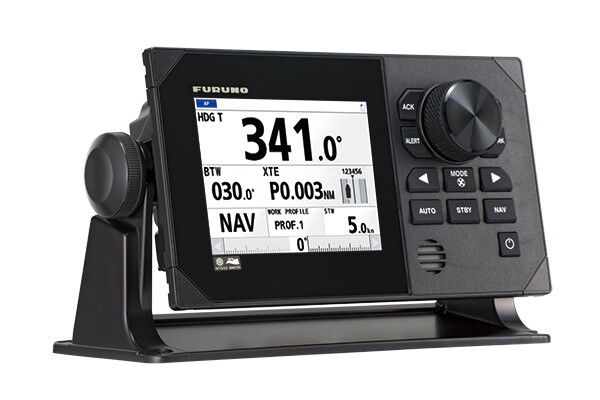

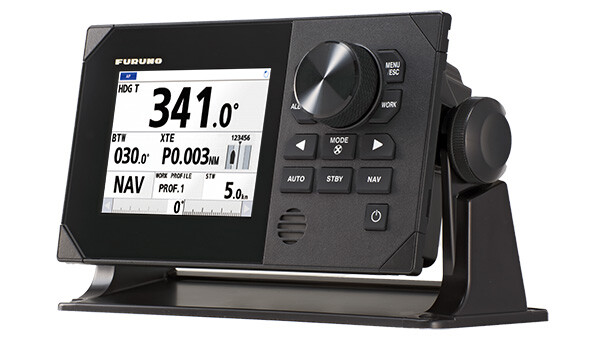

AUTOPILOT/HEADING SENSOR
NAVpilot-1000
REF: IMD034380AA
Existencias disponible el
Por favor contacte al distribuidor más cercano
MERCHANT MARINE
- CARACTERÍSTICAS
- ACCESORIOS Y REPUESTOS
- VÍDEOS
- RECURSOS
- ESPECIFICACIONES
- Suministro estándar
- Opción
- Obligatorio
- Repuestos
| Name | Reference | Type | Short Description | Price | |
| NAVPILOT-1000-A | 00004288600 | Standard Supply | AUTO PILOT | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
Name
Reference
Type
Short Description
Price
NAVPILOT-1000-A
00004288600
Standard Supply
AUTO PILOT
Consultar disponibilidad
Stock available the
| Name | Reference | Type | Short Description | Price | |
| FAP-10001 | 00004288700 | CONTROL UNIT | CONTROL UNIT | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FAP-6112-200 | 00003767800 | RUDDER UNIT | RUDDER REFERENCE UNIT | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FI-5002 | 00001076500 | CONNECTOR | JUNCTION BOX | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FR-FTPC-CY *10M* | 00124051000 | CABLE | LAN CABLE (4 PAIR) | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FR-FTPC-CY *20M* | 00124052000 | CABLE | LAN CABLE (4 PAIR) | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FR-FTPC-CY *30M* | 00124053000 | CABLE | LAN CABLE (4 PAIR) | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-MF000000001 | 00150706000 | CONNECTOR | TERMINATION RESISTOR(MICRO) | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-MM1000000001 | 00150707000 | CONNECTOR | TERMINATION RESISTOR(MICRO) | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-MM1MF1MF1001 | 00150705000 | CONNECTOR | MICRO T-CONNECTOR | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-N2K-PO-ISO | 00165116000 | CONNECTOR | CONNECTOR | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-NMEA-PFF-010 | 00150701000 | CABLE | CABLE ASSEMBLY | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-NMEA-PFF-020 | 00150703000 | CABLE | CABLE ASSEMBLY | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-NMEA-PFF-060 | 00150704000 | CABLE | CABLE ASSEMBLY | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-NMEA-PMMFF-010 | 00153306000 | CABLE | CABLE ASSEMBLY | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-NMEA-PMMFF-020 | 00153307000 | CABLE | CABLE ASSEMBLY | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| FRU-NMEA-PMMFF-060 | 00153308000 | CABLE | CABLE ASSEMBLY | Por favor, póngase en contacto con su distribuidor más cercano. | |
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
Name
Reference
Type
Short Description
Price
FAP-10001
00004288700
CONTROL UNIT
CONTROL UNIT
Consultar disponibilidad
Stock available the
FAP-6112-200
00003767800
RUDDER UNIT
RUDDER REFERENCE UNIT
Consultar disponibilidad
Stock available the
FI-5002
00001076500
CONNECTOR
JUNCTION BOX
Consultar disponibilidad
Stock available the
FR-FTPC-CY *10M*
00124051000
CABLE
LAN CABLE (4 PAIR)
Consultar disponibilidad
Stock available the
FR-FTPC-CY *20M*
00124052000
CABLE
LAN CABLE (4 PAIR)
Consultar disponibilidad
Stock available the
FR-FTPC-CY *30M*
00124053000
CABLE
LAN CABLE (4 PAIR)
Consultar disponibilidad
Stock available the
FRU-MF000000001
00150706000
CONNECTOR
TERMINATION RESISTOR(MICRO)
Consultar disponibilidad
Stock available the
FRU-MM1000000001
00150707000
CONNECTOR
TERMINATION RESISTOR(MICRO)
Consultar disponibilidad
Stock available the
FRU-MM1MF1MF1001
00150705000
CONNECTOR
MICRO T-CONNECTOR
Consultar disponibilidad
Stock available the
FRU-N2K-PO-ISO
00165116000
CONNECTOR
CONNECTOR
Consultar disponibilidad
Stock available the
FRU-NMEA-PFF-010
00150701000
CABLE
CABLE ASSEMBLY
Consultar disponibilidad
Stock available the
FRU-NMEA-PFF-020
00150703000
CABLE
CABLE ASSEMBLY
Consultar disponibilidad
Stock available the
FRU-NMEA-PFF-060
00150704000
CABLE
CABLE ASSEMBLY
Consultar disponibilidad
Stock available the
FRU-NMEA-PMMFF-010
00153306000
CABLE
CABLE ASSEMBLY
Consultar disponibilidad
Stock available the
FRU-NMEA-PMMFF-020
00153307000
CABLE
CABLE ASSEMBLY
Consultar disponibilidad
Stock available the
FRU-NMEA-PMMFF-060
00153308000
CABLE
CABLE ASSEMBLY
Consultar disponibilidad
Stock available the
Descarga todos los documentos necesarios
Los wireframes de alta fidelidad se utilizan a menudo para la documentación porque incorporan.
Características
| Característica | Descripción | Unidades | |||
| Alimentación | 12/24 | V | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Alarms | Heading monitor, watch, off heading | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Change course speed | 0.1-10 | deg/s | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Clutch / Bypass drive for rudder | Isolation: galvanic/non-galvanic isolation / Connection: common negative Load range: 3 A max. | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Counter rudder | Auto / Manual | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Rudder angle settings | ±45 | deg | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Rudder control (analog) | Voltage: 0 to 5 V (min.), -10 to +10 V (max.) (5 mA max.) Current: 4 to 20 mA (load resistance 500 ohm max.) | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Rudder gain | Auto / Manual | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Solenoid control for rudder On/Off | Isolation: Galvanic/non-galvanic isolation Connection: Common negative Load range: 3 A max. | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Steering mode | STBY, AUTO, advanced AUTO, NAV*1 (standard/precision), FU-RC＊2, NFU-RC1 ＊2, FU-KEY＊2, NFU-KEY＊2, DISENGAGED (FU/NFU: Follow-Up/Non-Follow-UP, RC/KEY: remote/keyboard control) ＊1: non-IMO mode only, ＊2: available only when the RRU is installed. | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| AUTOPILOT Trim gain | Auto / Manual | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| Brillo | 720 | cd/m2 | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| Dimensiones | Processor unit: 397.８ (H) x 440 (W) x 100 (D) / control unit: (DECK MOUNT) 164 (H) x 277 (W) x 112 (D) , (FLUSH MOUNT) 144 (H) x 262 (W) x 80 (D) | mm | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| DISPLAY Effective area | 115.2 (W) x 86.4 (H) | mm | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| ENVIRONMENT Relative humidity | 93% or less at +40℃ | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| ENVIRONMENT Temperature (IEC60945) | -15 to +55 | °C | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| Estanqueidad | 22 | IP | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| Ethernet | 1 ethernet 100Base-TX, IEEE802.3 data link, IGMPv2 acceptable | Port | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| INTERFACE USB | 1, USB 2.0, for maintenance | Port | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| NMEA0183 | 4, I/O, IEC61162-1 Ed.3 to 5, NMEA0183 Ver1.5/2.0, 4800/38400 bps | Port | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| NMEA2000 | 1, for control unit | Port | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| Peso | Processor unit: 6.0 / control unit: (DECK MOUNT) 1.2, (FLUSH MOUNT) 0.95 | Kg | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| POWER Consumption | 4.0-2.0 | A | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| Resolución | 640 x 480 (VGA) | Pixels | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| Tamaño de pantalla | 5.7 | " | |||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
| WheelMarked | Yes (both IMO and non-IMO modes) | ||||
|
Existencias disponible el
Por favor contacte al distribuidor más cercano
|
|||||
Característica
Descripción
Unidades
Alimentación
12/24
V
Consultar disponibilidad
Stock available the
AUTOPILOT Alarms
Heading monitor, watch, off heading
Consultar disponibilidad
Stock available the
AUTOPILOT Change course speed
0.1-10
deg/s
Consultar disponibilidad
Stock available the
AUTOPILOT Clutch / Bypass drive for rudder
Isolation: galvanic/non-galvanic isolation / Connection: common negative Load range: 3 A max.
Consultar disponibilidad
Stock available the
AUTOPILOT Counter rudder
Auto / Manual
Consultar disponibilidad
Stock available the
AUTOPILOT Rudder angle settings
±45
deg
Consultar disponibilidad
Stock available the
AUTOPILOT Rudder control (analog)
Voltage: 0 to 5 V (min.), -10 to +10 V (max.) (5 mA max.) Current: 4 to 20 mA (load resistance 500 ohm max.)
Consultar disponibilidad
Stock available the
AUTOPILOT Rudder gain
Auto / Manual
Consultar disponibilidad
Stock available the
AUTOPILOT Solenoid control for rudder On/Off
Isolation: Galvanic/non-galvanic isolation Connection: Common negative Load range: 3 A max.
Consultar disponibilidad
Stock available the
AUTOPILOT Steering mode
STBY, AUTO, advanced AUTO, NAV*1 (standard/precision), FU-RC＊2, NFU-RC1 ＊2, FU-KEY＊2, NFU-KEY＊2, DISENGAGED (FU/NFU: Follow-Up/Non-Follow-UP, RC/KEY: remote/keyboard control) ＊1: non-IMO mode only, ＊2: available only when the RRU is installed.
Consultar disponibilidad
Stock available the
AUTOPILOT Trim gain
Auto / Manual
Consultar disponibilidad
Stock available the
Brillo
720
cd/m2
Consultar disponibilidad
Stock available the
Dimensiones
Processor unit: 397.８ (H) x 440 (W) x 100 (D) / control unit: (DECK MOUNT) 164 (H) x 277 (W) x 112 (D) , (FLUSH MOUNT) 144 (H) x 262 (W) x 80 (D)
mm
Consultar disponibilidad
Stock available the
DISPLAY Effective area
115.2 (W) x 86.4 (H)
mm
Consultar disponibilidad
Stock available the
ENVIRONMENT Relative humidity
93% or less at +40℃
Consultar disponibilidad
Stock available the
ENVIRONMENT Temperature (IEC60945)
-15 to +55
°C
Consultar disponibilidad
Stock available the
Estanqueidad
22
IP
Consultar disponibilidad
Stock available the
Ethernet
1 ethernet 100Base-TX, IEEE802.3 data link, IGMPv2 acceptable
Port
Consultar disponibilidad
Stock available the
INTERFACE USB
1, USB 2.0, for maintenance
Port
Consultar disponibilidad
Stock available the
NMEA0183
4, I/O, IEC61162-1 Ed.3 to 5, NMEA0183 Ver1.5/2.0, 4800/38400 bps
Port
Consultar disponibilidad
Stock available the
NMEA2000
1, for control unit
Port
Consultar disponibilidad
Stock available the
Peso
Processor unit: 6.0 / control unit: (DECK MOUNT) 1.2, (FLUSH MOUNT) 0.95
Kg
Consultar disponibilidad
Stock available the
POWER Consumption
4.0-2.0
A
Consultar disponibilidad
Stock available the
Resolución
640 x 480 (VGA)
Pixels
Consultar disponibilidad
Stock available the
Tamaño de pantalla
5.7
"
Consultar disponibilidad
Stock available the
WheelMarked
Yes (both IMO and non-IMO modes)
Consultar disponibilidad
Stock available the

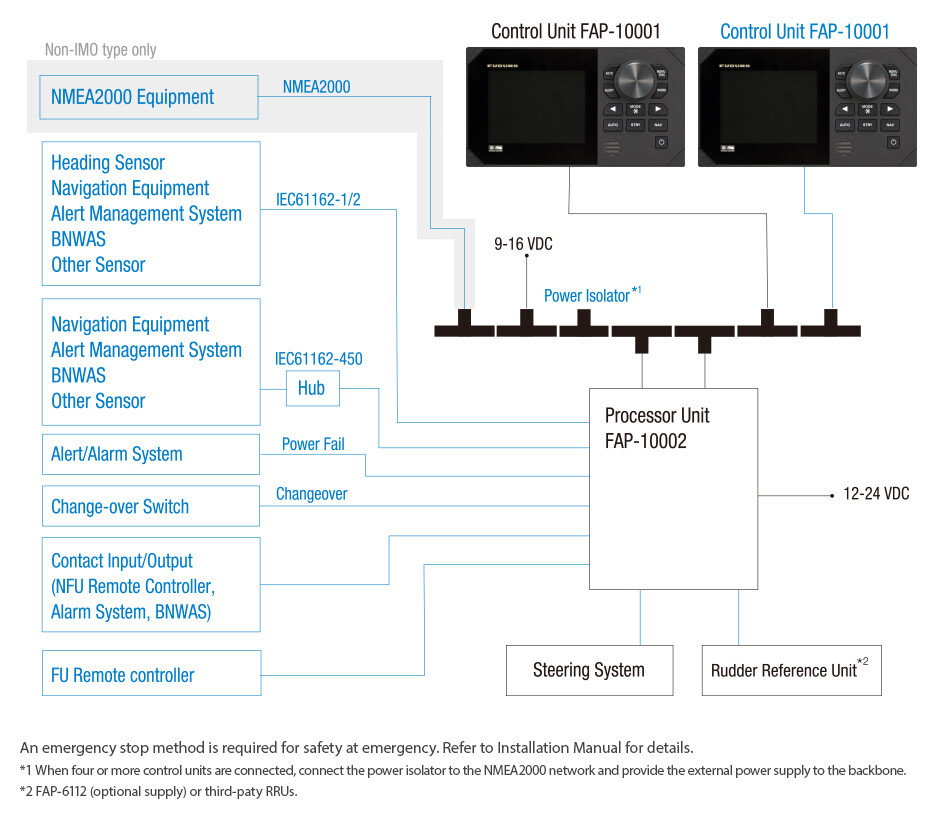

Diagramas de interconexión
