MARINE RADAR
FAR1513BB/12KW/24RPM
Radar Banda X- Black Box - 12kW - ARPA 50 TARGETS - 96MN - 24V - 24rpm
REF: IMD03412006
Altre opzioni:
Stock disponibile il
Si prega di contattare il rivenditore più vicino
COMMERCIAL FISHING
MERCHANT MARINE
WORKBOAT
- CARATTERISTICHE
- ACCESSORI E RICAMBI
- VIDEO
- RISORSE
- SPECIFICHE
Configurazione Black Box
Configurazione Black Box flessibile in base alla tipologia di installazione. Compatibile con qualsiasi monitor con risoluzione XGA SXGA .

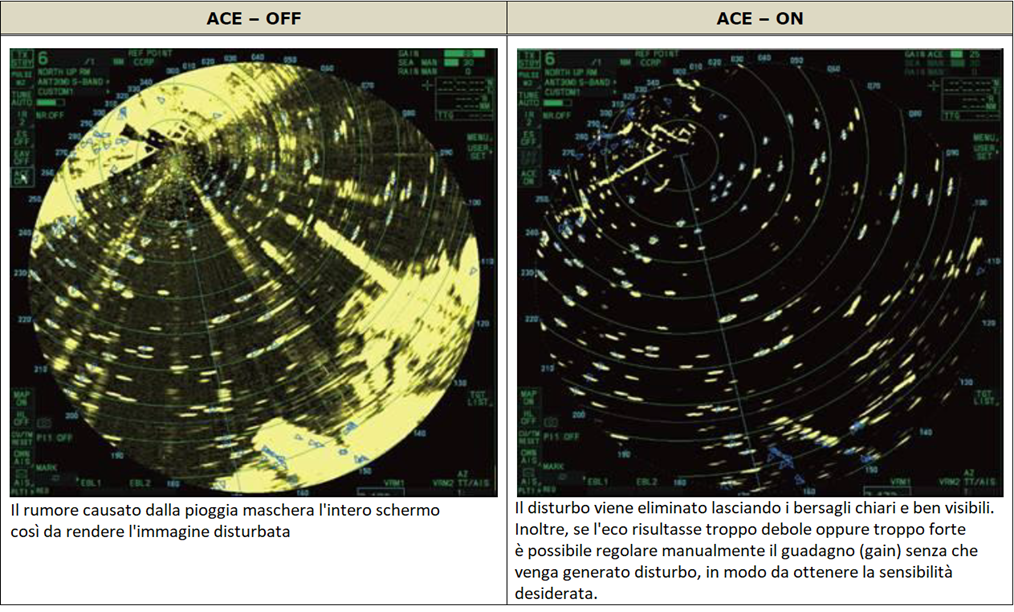

Funzione Automatic Clutter Elimination (ACE)
Questa nuova funzione consente il miglioramento della visualizzazione degli obiettivi tramite un comando dedicato ACE. Una volta attivato, il sistema automaticamente aggiusta i filtri di clutter, antimare e antipioggia in base alla preselezione dell'utente (calmo/mare agitato/forte pioggia).

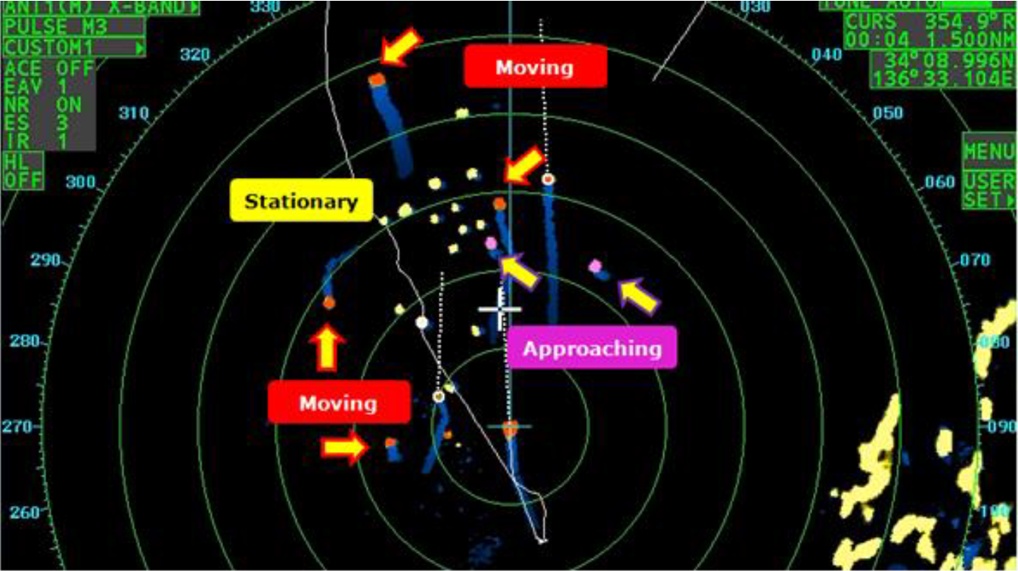

Target Analyzer™
Questa nuova funzione è molto utile per capire immediatamente come si muovono i bersagli. I bersagli in avvicinamento sono visualizzati di colore viola, in allontanamento di colore rosso, e quelli assolutamente fermi vengono visualizzati di colore giallo.
- Fornitura standard
- Opzione
- Obbligatorio
- Pezzi di ricambio
| Name | Reference | Type | Short Description | Price | |
| RC28RP24-25KE72R2S | 00002878900 | Standard Supply | CONTROL/PROCESSOR UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
Name
Reference
Type
Short Description
Price
RC28RP24-25KE72R2S
00002878900
Standard Supply
CONTROL/PROCESSOR UNIT
Controlla la disponibilità
Stock available the
| Name | Reference | Type | Short Description | Price | |
| MOD-Z072-020+ | 00116788010 | CABLE | LAN CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| PR-850A | 00002515900 | POWER SUPPLY | RECTIFIER(AC-DC PWR SUPPLY) | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| 3COX-2P-6C 5M | 00107723010 | CABLE | CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| PM-32A | 00141949000 | OPTION | PM KIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| FR-FTPC-CY *20M* | 00124052000 | CABLE | LAN CABLE (4 PAIR) | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| FR-FTPC-CY *10M* | 00124051000 | CABLE | LAN CABLE (4 PAIR) | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| 3COX-2P-6C 10M | 00107722010 | CABLE | CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-00225 L15M | 00142341000 | CABLE | CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| MOD-Z072-050+ | 00116789010 | CABLE | LAN CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| DVI-D/D S-LINK 10M | 00113398010 | CABLE | CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| CP03-28901 | 00854246000 | CONNECTOR | CONNECTOR | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| HUB-100 | 00008335300 | CONNECTOR | SWITCHING HUB 1SET | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-00225 L20M | 00142342000 | CABLE | CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| FR-FTPC-CY *30M* | 00124053000 | CABLE | LAN CABLE (4 PAIR) | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RCU-030 | 00002785700 | CONTROL UNIT | TRACKBALL CONTROL UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| MOD-Z072-100+ | 00116790010 | CABLE | LAN CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-4864 *10M* | 00110364010 | CABLE | 10 CORE MULTIPLE CABLE | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RU-3424 (CHINA) | 00003049700 | POWER SUPPLY | RECTIFIER UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| PR-241 | 00003782000 | POWER SUPPLY | AC/DC POWER SUPPLY UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RU-3423 (CHINA) | 00003044300 | POWER SUPPLY | RECTIFIER UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-4864 *1M* | 00110362010 | CABLE | 10 CORE MULTIPLE CABLE | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| DVI-D/D S-LINK 5M | 00113296010 | CABLE | CABLE ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-4864 *15M* | 00110365010 | CABLE | 10 CORE MULTIPLE CABLE | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-4864 *5M* | 00110363010 | CABLE | 10 CORE MULTIPLE CABLE | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| PR-240 | 00001363200 | POWER SUPPLY | AC/DC POWER SUPPLY UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RU-1746B2 (CHINA) | 00003043900 | POWER SUPPLY | RECTIFIER UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
Name
Reference
Type
Short Description
Price
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
| Name | Reference | Type | Short Description | Price | |
| RW-0030 L15M | 00142344000 | CABLE | 29 CORE CABLE | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-0030 L30M | 00142346000 | CABLE | 29 CORE CABLE | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RW-0030 L20M | 00142345000 | CABLE | 29 CORE CABLE | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| XN20AF | 00848526000 | SCANNER UNIT | XN20AF 6.5FT (FR1510MK3/FR2115/FAR2117) | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| XN24AF | 00848527000 | SCANNER UNIT | ANTENNA RADIATOR ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
Name
Reference
Type
Short Description
Price
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
XN20AF
00848526000
SCANNER UNIT
XN20AF 6.5FT (FR1510MK3/FR2115/FAR2117)
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
| Name | Reference | Type | Short Description | Price | |
| 03P9547A(LF) SPU | 00142868000 | Pezzi di ricambio | SPU ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| 03P9347A(LF) BP | 00113016000 | Pezzi di ricambio | PRINTED CIRCUIT BOARD | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RCU-028 PANEL | 00142857000 | Pezzi di ricambio | PANEL ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RSB-120-100-1 | 00002871000 | Pezzi di ricambio | SCANNER UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| 03-2119(REED SW-2P) | 00853472000 | Pezzi di ricambio | SW-XH CONNECTOR ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RSB-121-100-1 | 00002871100 | Pezzi di ricambio | SCANNER UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| 03P9488(LF)RF TB*NEW | 00142315000 | Pezzi di ricambio | PRINTED CIRCUIT BOARD | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RSB-0074/75/92/96/97 | 00848718000 | Pezzi di ricambio | SCANNER COVER ASSEMBLY | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RSB-120-101-1 | 00002871200 | Pezzi di ricambio | SCANNER UNIT | Contatta il rivenditore più vicino | |
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
Name
Reference
Type
Short Description
Price
Controlla la disponibilità
Stock available the
03P9347A(LF) BP
00113016000
Pezzi di ricambio
PRINTED CIRCUIT BOARD
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
03-2119(REED SW-2P)
00853472000
Pezzi di ricambio
SW-XH CONNECTOR ASSEMBLY
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
03P9488(LF)RF TB*NEW
00142315000
Pezzi di ricambio
PRINTED CIRCUIT BOARD
Controlla la disponibilità
Stock available the
RSB-0074/75/92/96/97
00848718000
Pezzi di ricambio
SCANNER COVER ASSEMBLY
Controlla la disponibilità
Stock available the
Controlla la disponibilità
Stock available the
Echo Average function
Scarica tutti i documenti necessari
I wireframe ad alta fedeltà vengono spesso utilizzati per la documentazione perché incorporano.
Caratteristiche
| Caratteristica | Descrizione | Unità | |||
| AIS | Display capacity: 300 targets / Tracking: 5/10 pts on activated target / Time of vector: 0 to 60 minutes | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| Alimentazione | 24/100-230 | V | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| DVI OUTPUT | 1 | Port | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| ENVIRONMENT Relative humidity | 93% or less at +40℃ | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| ENVIRONMENT Temperature (IEC60945) | Antenna unit: -25 to +55 (storage: +70 or less) / processor unit: -15 to +55 | °C | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| ENVIRONMENT Vibration | IEC 60945 Ed. 4 | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| Ethernet | 1 ethernet 100Base-TX | Port | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| Fascio | 1.9° (XN12AF), 1.23° (XN20AF), 0.95° (XN24AF) | ° | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| Impermeabilita | Antenna unit: 26 / processor unit: 20 (22: option) / control unit: 22 | IP | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| INTERFACE Contact closure | Alert output: 4 ch, Remote ACK input, System fail, Power fail | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| INTERFACE Heading | 1 port: AD-10 format or IEC61162-2 | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| INTERFACE Remote display | 2 ports: Signal: HD, BP, Trigger and Video | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| NMEA0183 | IEC61162-2: 2 (AIS/HDG) / IEC61162-1: 4 (GPS/LOG/AMS/ECDIS) | Port | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| NMEA0183 INPUT | ABK, ACK, ACN, ALR, BWC, BWR, CUR, DBK, DBS, DBT, DPT, DTM, GBS, GGA, GLL, GNS, HBT, HDG, HDM, HDT, MTW, MWV, RMB, RMC, RTE, THS, VBW, VDM, VDO, VDR, VHW, VTG, VWR, VWT, WPL, ZDA | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| NMEA0183 OUTPUT | ABM, ACK, AIQ, ALC, ALF, ALR, ARC, BBM, DDC, EVE, HBT, OSD, RSD, TLB, TLL, TTD, TTM, VSD | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| POWER Consumption | VAC: 2.3/1.0 (26 rpm), 2.6/1.2 (48 rpm) / VDC: 7.5 max. (26 rpm), 8.6 A max. (48 rpm) | A | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR ANTENNA Polarization | Horizontal | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR ANTENNA Sidelobe attenuation | XN12AF -24 dB (within ±10°), -30 dB (outside ±10°) / XN20/24AF -28 dB (within ±10°), -32 dB (outside ±10°) | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR ANTENNA Size | 4 ft (XN12AF), 6.5 ft (XN20AF), 8 ft (XN24AF) | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR ANTENNA Type | Slotted waveguide array | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR ANTENNA Vertical beamwidth | 20 | ° | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR DISPLAY Marks | Cursor, Radar ring, Heading mark, North mark, Bearing line, Vector, Map mark, Zoom, VRM, EBL, Acquisition zone | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR DISPLAY Modes | Head-up, STAB Head-up, North-up (TM/RM), Course-up, Stern-up | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR Echo trails | True/Relative, Trail length: 0 to 30 minutes (30 s steps) or continue | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR Map | 5 000 | pts | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR Processor unit warm-up time | 3 minutes approx. | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR Target Tracking (TT) | Auto or manual acquisition: 50 targets in 0.1 - 32NM / Tracking: 5/10 pts on all target time of vector: 0 to 60 minutes | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR TRANSCEIVER Bearing accuracy | ±1 | ° | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR TRANSCEIVER Frequency | 9410 ± 30, P0N | MHz | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR TRANSCEIVER IF frequency | 60 | MHz | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR TRANSCEIVER Minimum range | 25 | m | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR TRANSCEIVER Output power | 25 k | W | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR TRANSCEIVER Range accuracy | 1 % of range in use or 10 m whichever is the greater | m | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RADAR TRANSCEIVER Range discrimination | 25 | m | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| RGB OUTPUT | 1 | Port | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| Risoluzione | 1024 x 768 | Pixels | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| Scala | 96 | NM | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| Velocita Rotazione Antenna | 26 (RSB-120), 48 (RSB-121) | RPM | |||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
| WheelMarked | Yes | ||||
|
Stock disponibile il
Si prega di contattare il rivenditore più vicino
|
|||||
Caratteristica
Descrizione
Unità
AIS
Display capacity: 300 targets / Tracking: 5/10 pts on activated target / Time of vector: 0 to 60 minutes
Controlla la disponibilità
Stock available the
Alimentazione
24/100-230
V
Controlla la disponibilità
Stock available the
DVI OUTPUT
1
Port
Controlla la disponibilità
Stock available the
ENVIRONMENT Relative humidity
93% or less at +40℃
Controlla la disponibilità
Stock available the
ENVIRONMENT Temperature (IEC60945)
Antenna unit: -25 to +55 (storage: +70 or less) / processor unit: -15 to +55
°C
Controlla la disponibilità
Stock available the
ENVIRONMENT Vibration
IEC 60945 Ed. 4
Controlla la disponibilità
Stock available the
Ethernet
1 ethernet 100Base-TX
Port
Controlla la disponibilità
Stock available the
Fascio
1.9° (XN12AF), 1.23° (XN20AF), 0.95° (XN24AF)
°
Controlla la disponibilità
Stock available the
Impermeabilita
Antenna unit: 26 / processor unit: 20 (22: option) / control unit: 22
IP
Controlla la disponibilità
Stock available the
INTERFACE Contact closure
Alert output: 4 ch, Remote ACK input, System fail, Power fail
Controlla la disponibilità
Stock available the
INTERFACE Heading
1 port: AD-10 format or IEC61162-2
Controlla la disponibilità
Stock available the
INTERFACE Remote display
2 ports: Signal: HD, BP, Trigger and Video
Controlla la disponibilità
Stock available the
NMEA0183
IEC61162-2: 2 (AIS/HDG) / IEC61162-1: 4 (GPS/LOG/AMS/ECDIS)
Port
Controlla la disponibilità
Stock available the
NMEA0183 INPUT
ABK, ACK, ACN, ALR, BWC, BWR, CUR, DBK, DBS, DBT, DPT, DTM, GBS, GGA, GLL, GNS, HBT, HDG, HDM, HDT, MTW, MWV, RMB, RMC, RTE, THS, VBW, VDM, VDO, VDR, VHW, VTG, VWR, VWT, WPL, ZDA
Controlla la disponibilità
Stock available the
NMEA0183 OUTPUT
ABM, ACK, AIQ, ALC, ALF, ALR, ARC, BBM, DDC, EVE, HBT, OSD, RSD, TLB, TLL, TTD, TTM, VSD
Controlla la disponibilità
Stock available the
POWER Consumption
VAC: 2.3/1.0 (26 rpm), 2.6/1.2 (48 rpm) / VDC: 7.5 max. (26 rpm), 8.6 A max. (48 rpm)
A
Controlla la disponibilità
Stock available the
RADAR ANTENNA Polarization
Horizontal
Controlla la disponibilità
Stock available the
RADAR ANTENNA Sidelobe attenuation
XN12AF -24 dB (within ±10°), -30 dB (outside ±10°) / XN20/24AF -28 dB (within ±10°), -32 dB (outside ±10°)
Controlla la disponibilità
Stock available the
RADAR ANTENNA Size
4 ft (XN12AF), 6.5 ft (XN20AF), 8 ft (XN24AF)
Controlla la disponibilità
Stock available the
RADAR ANTENNA Type
Slotted waveguide array
Controlla la disponibilità
Stock available the
RADAR ANTENNA Vertical beamwidth
20
°
Controlla la disponibilità
Stock available the
RADAR DISPLAY Marks
Cursor, Radar ring, Heading mark, North mark, Bearing line, Vector, Map mark, Zoom, VRM, EBL, Acquisition zone
Controlla la disponibilità
Stock available the
RADAR DISPLAY Modes
Head-up, STAB Head-up, North-up (TM/RM), Course-up, Stern-up
Controlla la disponibilità
Stock available the
RADAR Echo trails
True/Relative, Trail length: 0 to 30 minutes (30 s steps) or continue
Controlla la disponibilità
Stock available the
RADAR Map
5 000
pts
Controlla la disponibilità
Stock available the
RADAR Processor unit warm-up time
3 minutes approx.
Controlla la disponibilità
Stock available the
RADAR Target Tracking (TT)
Auto or manual acquisition: 50 targets in 0.1 - 32NM / Tracking: 5/10 pts on all target time of vector: 0 to 60 minutes
Controlla la disponibilità
Stock available the
RADAR TRANSCEIVER Bearing accuracy
±1
°
Controlla la disponibilità
Stock available the
RADAR TRANSCEIVER Frequency
9410 ± 30, P0N
MHz
Controlla la disponibilità
Stock available the
RADAR TRANSCEIVER IF frequency
60
MHz
Controlla la disponibilità
Stock available the
RADAR TRANSCEIVER Minimum range
25
m
Controlla la disponibilità
Stock available the
RADAR TRANSCEIVER Output power
25 k
W
Controlla la disponibilità
Stock available the
RADAR TRANSCEIVER Range accuracy
1 % of range in use or 10 m whichever is the greater
m
Controlla la disponibilità
Stock available the
RADAR TRANSCEIVER Range discrimination
25
m
Controlla la disponibilità
Stock available the
RGB OUTPUT
1
Port
Controlla la disponibilità
Stock available the
Risoluzione
1024 x 768
Pixels
Controlla la disponibilità
Stock available the
Scala
96
NM
Controlla la disponibilità
Stock available the
Velocita Rotazione Antenna
26 (RSB-120), 48 (RSB-121)
RPM
Controlla la disponibilità
Stock available the
WheelMarked
Yes
Controlla la disponibilità
Stock available the

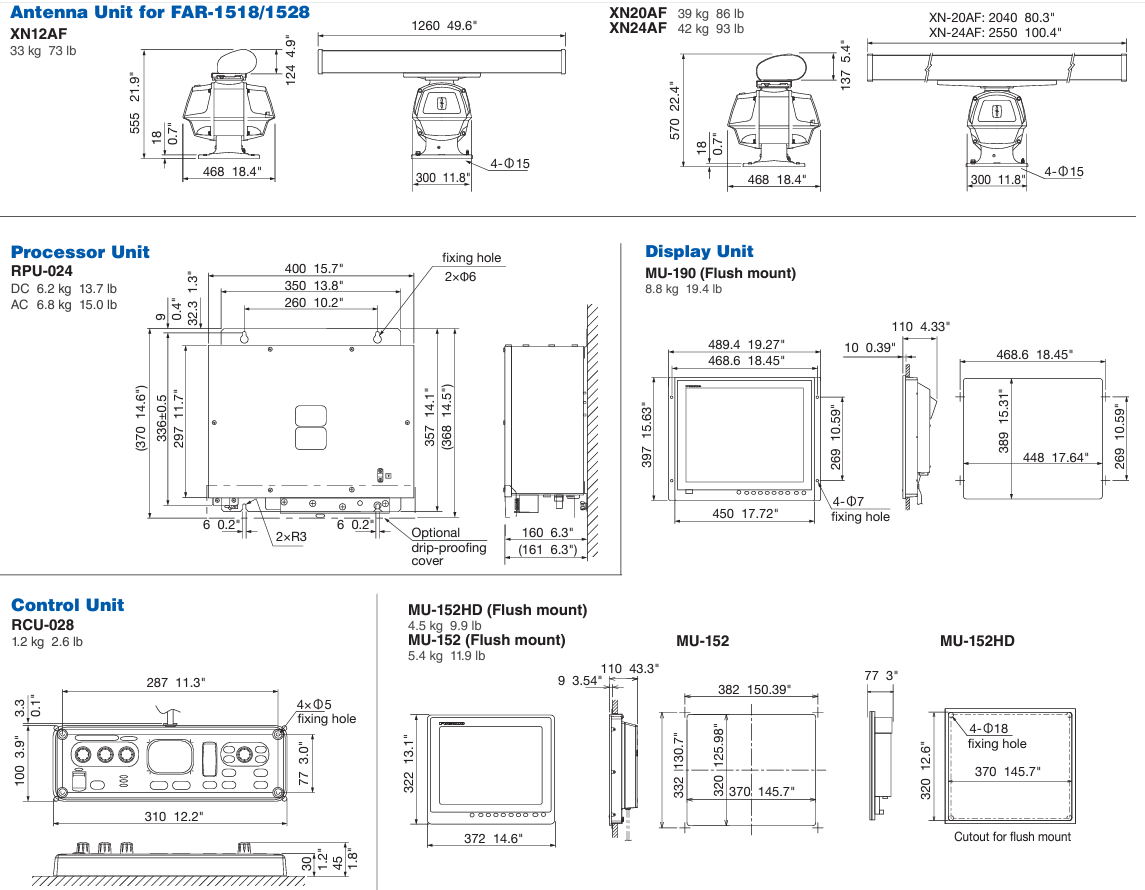

Diagrammi dimensionali

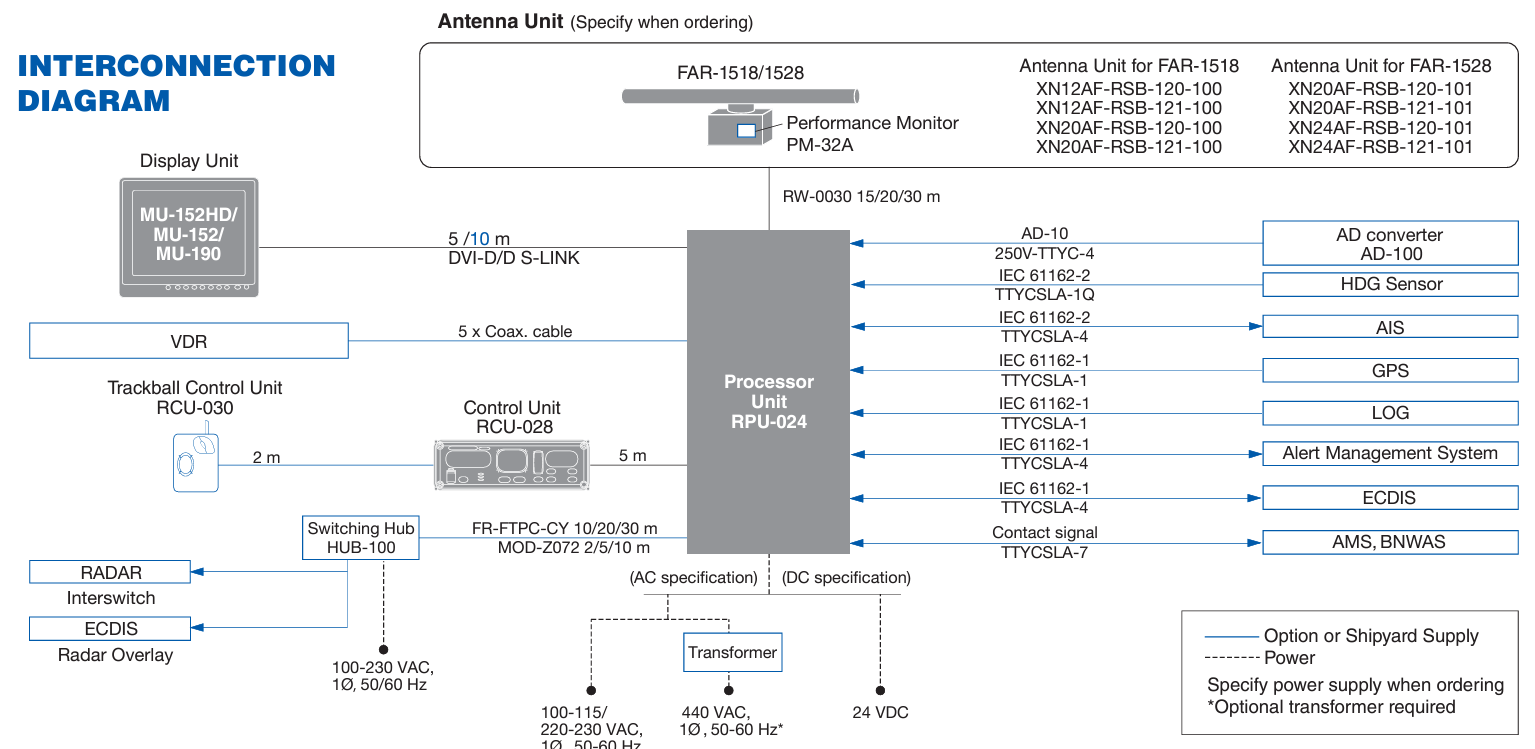

Schemi di interconnessione
