FISH FINDER
DFF-3D
Black Box Ecoscandaglio Multi-Beam 800 W 165 kHz per NAVnet TZtouch
REF: IMD03357000

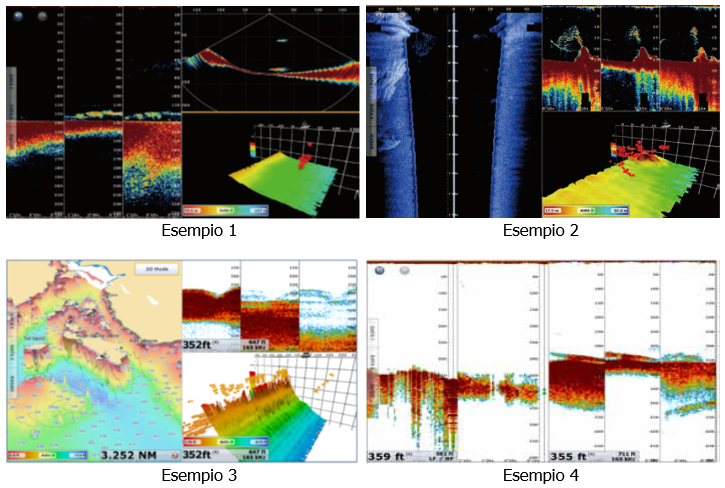

Layout flessibile
Con unita del display del TZT/TZT2, uno, due o tre finestre sono disponibile. La scelta della modalità per ogni finestra è molto flessibile come i esempi seguenti. Nel esempio 1 le modalite Triple Beam, Cross Section e 3D History sono scelte. Nel esempio 2 le modalite Side Scan, Triple Beam e 3D History sono scelte. Invece nel esempio 3 Chart, Triple Beam e 3D History sono scelte. Nellultimo esempio 4 le modalite Ecoscandagio da un'altro DFF e Triple Beam dal DFF-3D sono scelte.
Tecnologia Multibeam
DFF-3D è dotato della tecnolgia MULTIBEAM. All'interno della sonda sono presenti 41 elementi in grado di coprire una superficie di 120° da dritta a sinistra dell'imbarcazione. Questo consente raggiungere target che difficilmente potrebbero essere rilevati con una tecnologia monotono, scandagliando una superficie d'acqua molto superiore rispetto a quella degli ecoscandagli tradizionali.

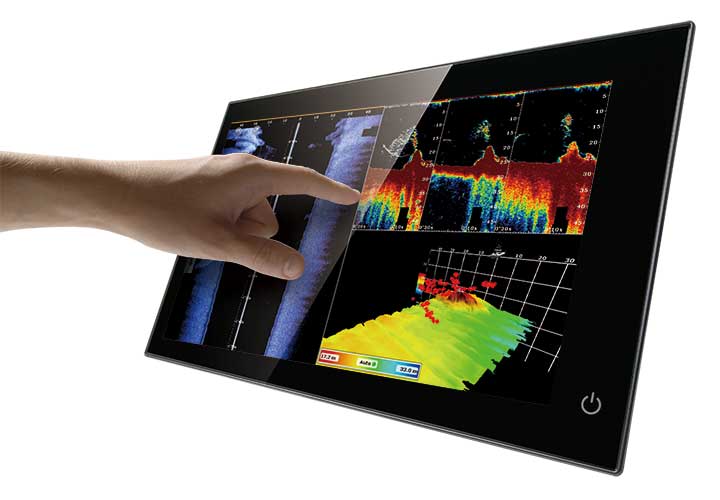

SCHERMATE PERSONALIZZATE
SCHERMATE PERSONALIZZATE
E' possibile visualizzare l'immagine dell'ecoscandaglio multibeam in videate personalizzabili attraverso il collegamento di DFF-3D ai display multifunzione della serie NavNet TZT/TZT2. Lo schermo è divisibile fino a tre porzioni nelle quali possono essere visualizzate in contemporanea le modalità: Cross Section, Triplo Beam e 3D Mode. La scelta è molto flessibile e può variare da utente a utente.
E' possibile visualizzare l'immagine dell'ecoscandaglio multibeam in videate personalizzabili attraverso il collegamento di DFF-3D ai display multifunzione della serie NavNet TZT/TZT2. Lo schermo è divisibile fino a tre porzioni nelle quali possono essere visualizzate in contemporanea le modalità: Cross Section, Triplo Beam e 3D Mode. La scelta è molto flessibile e può variare da utente a utente.

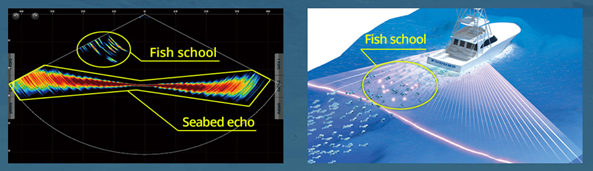

Cross Section e Triplo Beam
La modalià Cross Section consente la visualizzazione in tempo reale di ciò che accade su tutta la colonna d'acqua, mentre quella triplo beam identifica i tre fasci (destra, sinistra e centro barca) rendendo possibile il posizionamento preciso di un target in tempo reale o nello storico

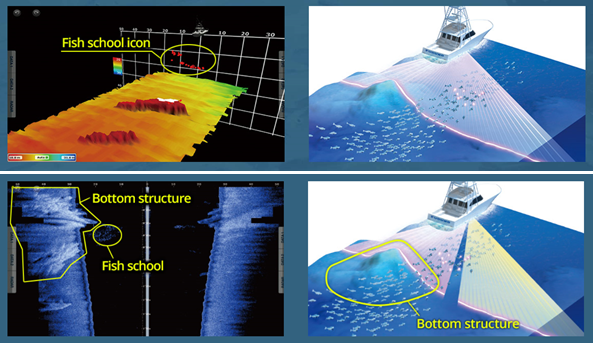

Modalità 3D e Side Scan
La modalità 3D è una elaborazione in tre dimensioni della struttura del fondo e dei target presenti rilevati dal fascio del trasduttore. Il fondale e singoli pesci vengono indicato con differenti colorazioni in base a profondità raggiunta, potenza dell'eco e altri paramentri preimpostati dall'utente. La modalità Side Scan invece è la proiezione bidimensionale dell'immagine dell'ecoscandaglio utile per valutare piccole variazioni di profondità.
Scarica tutti i documenti necessari
I wireframe ad alta fedeltà vengono spesso utilizzati per la documentazione perché incorporano.
Vantaggi del prodotto
- Tecnologia Multibeam
- Cross Section e triplo beam
- Modalità 3D e Side Scan
- Layout flessibile
- Trasduttore
